｢せっけい倶楽部｣
｢無料間取り作成ソフト｣ の紹介1つ目は ｢せっけい倶楽部｣と言うソフトです。これは �螢魯Ε謄奪� の無料版ソフト。同じく上位有償の｢B-Mos｣とのデータ連携が出来るそうですが、｢B-Mos｣はなんでもありの建築統合ソフトなので言うまでも無く高価。間取り作成だけならこれだけで充分でしょう。さて使ってみると‥。
立ち上げ直ぐ使えるのが｢検索機能｣です。新規から作成では要領を得ないと思えば諸条件を選択し、当てはまる間取りをネットからサンプルとして取り込めるのがこの機能。先ずは修正からオリジナルを作ってみるのが操作習得の早道です。
立ち上げ直ぐ使えるのが｢検索機能｣です。新規から作成では要領を得ないと思えば諸条件を選択し、当てはまる間取りをネットからサンプルとして取り込めるのがこの機能。先ずは修正からオリジナルを作ってみるのが操作習得の早道です。

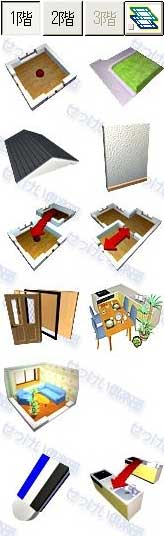

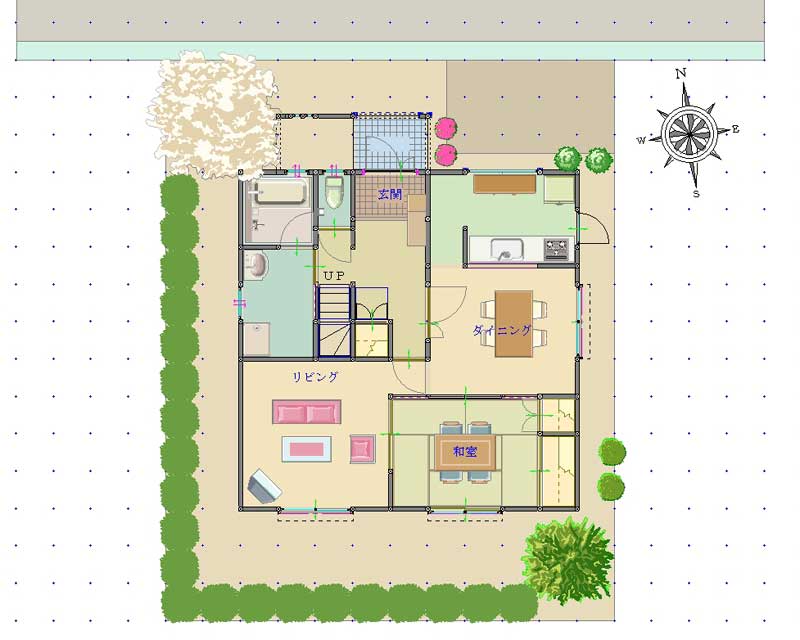

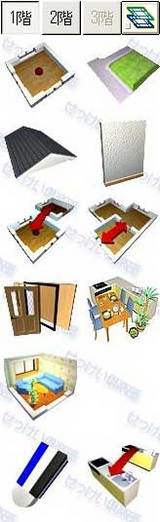

- 間取り図（画像：上） 外構も含めおよそ1,000種類を超える素材データ＆アイテムが標準搭載。作図ビュー右のメニューアイコンから｢土地・道路の形状｣、｢部屋｣、｢壁｣、｢建具｣、｢家具・設備｣、｢屋根｣と吸着グリッドをクリックしながら配置。2階以降（3階まで可能）は下階の間取りを下敷きで見ながら‥と。

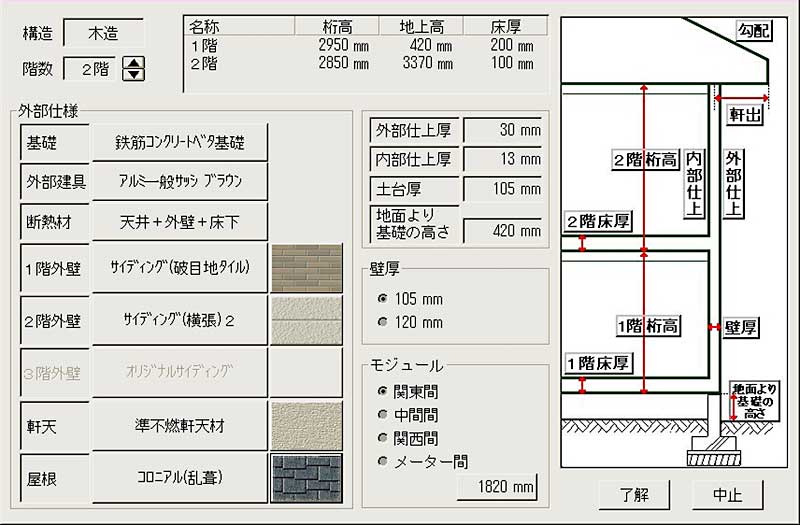

- 外部仕様は‥｢外壁｣、｢外部建具｣、｢屋根｣etcは｢建物データ設定｣（画像：上）から一括変更。内部仕様は‥内装変更アイコンを選択後各部屋をクリック、内観パースと共に変更画面が出てきます。但し、間取り図では部屋によって色、柄は決まっているようで、実際の仕上げ変更はこのあとの鳥瞰や外観パースで確認することに。

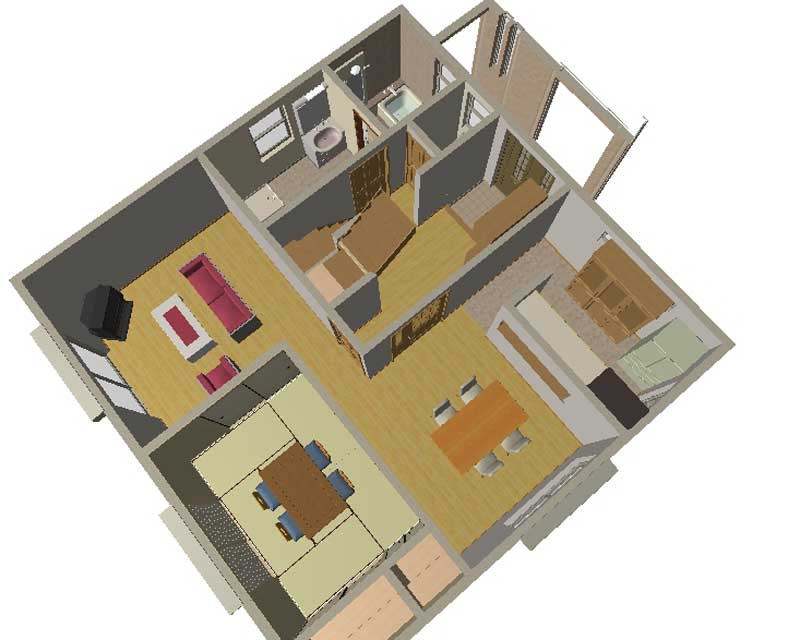

- 鳥瞰図（画像：右） 間取りが出来たらメニューの｢作業項目｣から鳥瞰図を選択。PC環境にもよるがほぼストレス無く｢オービット｣｢パン｣｢ズーム｣が出来る。ここで唯一の設定が｢光源｣設定。朝、昼、夜、そして晴天と曇り。太陽光の方向や色も変えられるがどれも正直メリハリが無く、影設定はない。又保存は印刷のみで好みのビュー画像も保存が出来ないのは残念。

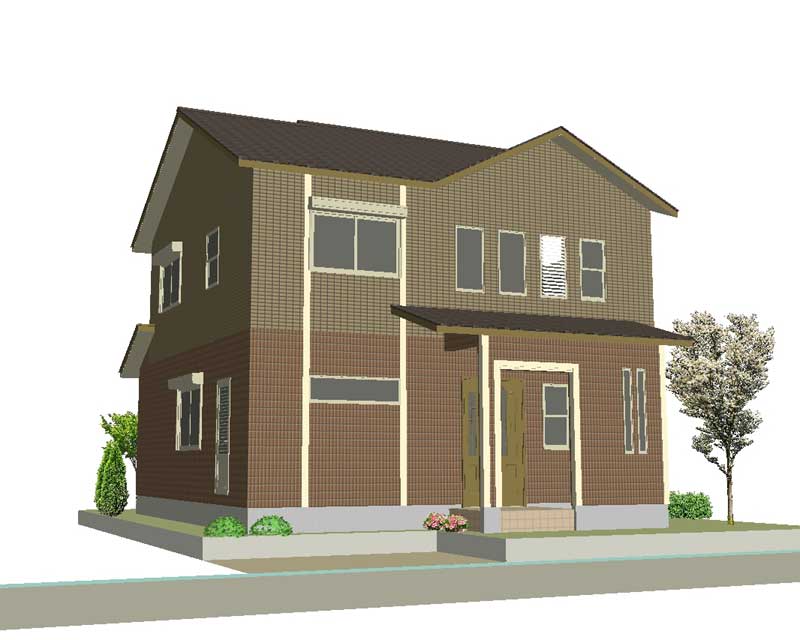

- 外観パース（画像：右） もうひとつの｢作業項目｣がこのパース。ここでも外観の輪郭線がでない仕様なので選択している仕上げ画像によってはやはりメリハリが無い絵になり勝ちで、光源設定で太陽光をやや強めで強弱（陰影）を付けるしか方法が無い。
- あおり画像（見上げる視線位置）ではギャザリングが発生し少し気になる。
- 外観パース画面では外壁仕上げ変更をしようとしても出来ない‥、一旦作業終了で画面を閉じなければならない。
- 背景は設置できる添景意外に画像などの貼りこめはない。満足できなければPhotoshop等であと処理するのが良い。
